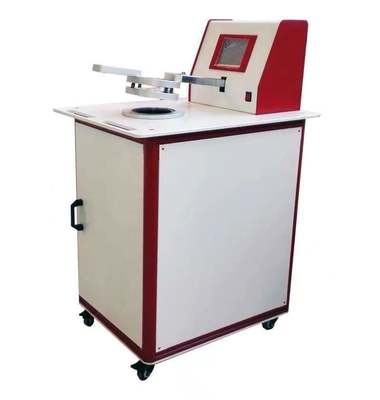

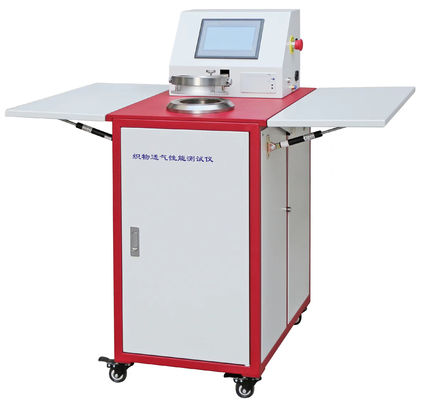

फैब्रिक एयर परमीएबिलिटी टेस्टर

मॉडल: GC-461E

1. परिचय

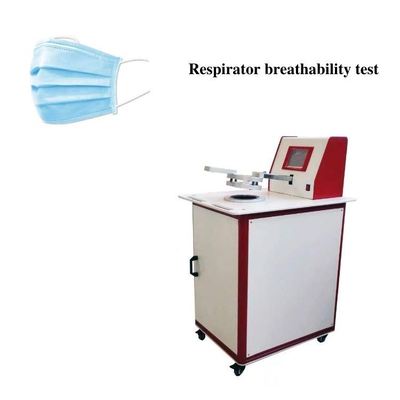

यह उपकरण विशेष औद्योगिक कपड़ों, सामान्य कपड़ों, बुने हुए सामान, गैर-बुने हुए कपड़ों और औद्योगिक फिल्टर पेपर आदि के वायु पारगम्यता परीक्षण के लिए उपयोग किया जाता है। उपकरण का प्रदर्शन GB/T545397 फैब्रिक पारगम्यता निर्धारण और परीक्षण उपकरणों के लिए राष्ट्रीय मानकों की अन्य आवश्यकताओं के अनुरूप है। डिजिटल डिस्प्ले, डिजिटल टेस्ट पैरामीटर सेटिंग और पारंपरिक जल स्तंभ के बजाय एक अत्यधिक सटीक सेंसर को अपनाना
दबाव अंतर परीक्षण विधि, और मैनुअल रूपांतरण के बजाय परीक्षण डेटा गणना के लिए एक माइक्रो कंप्यूटर के साथ, उपकरण संचालन में आसान है और इसमें उच्च सटीकता और दक्षता है।

2. विनिर्देश:
2.1 दबाव परीक्षण रेंज: 1～4000Pa
2.2 परीक्षण योग्य वायु पारगम्यता: 2～9999mm/s
2.3 परीक्षण त्रुटियाँ: ≤±2％
2.4 परीक्षण योग्य कपड़े की मोटाई: ≤8mm
2.5 प्रेरित ड्राफ्ट समायोजन: डेटा फीडबैक के अनुसार गतिशील समायोजन
2.6 नमूना क्षेत्र के लिए निश्चित मान रिंग: 4 टुकड़े 5cm2；20cm2；50cm2；100cm2；
2.7 नमूना क्षेत्र के लिए निश्चित व्यास रिंग: Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 नोजल: 10 टुकड़े
2.9 पावर: 1500W
2.10 वजन: 65Kg
2.11 बाहरी आयाम: 600×700×1100mm(L×W×H)

3. निर्माण
बाहरी रूप से, उपकरण में सपोर्ट फ्रेम, नमूना फास्टनिंग डिवाइस, फ्लो वॉल्यूम मीटर, डिस्प्ले पैनल आदि शामिल हैं और आंतरिक रूप से प्रेशर सेंसर, सीपीयू डेटा प्रोसेसर, प्रेरित ड्राफ्ट मशीन, फीडबैक एडजस्टमेंट डिवाइस आदि शामिल हैं।
3.1 सपोर्ट फ्रेम, शीट स्टील की सीधी पंचिंग फॉर्मिंग द्वारा बनाया गया और प्लास्टिक से स्प्रे किया गया, मजबूत, हल्के वजन का और आकर्षक होने के साथ-साथ संक्षारण प्रतिरोधी और साफ करने योग्य है।

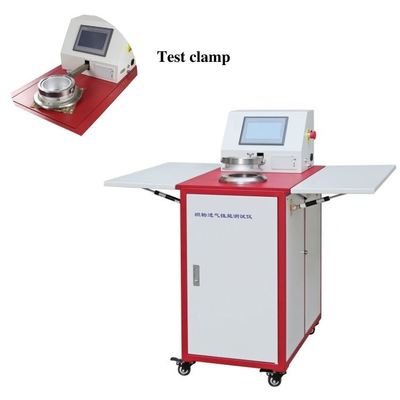

3.2 नमूना फास्टनिंग डिवाइस का संचालन ऑपरेटिंग टेबल के नीचे एक प्रेसिंग हैंडल द्वारा किया जाता है जो क्रैंकशाफ्ट टूथेड व्हील लीवर तंत्र के माध्यम से नमूना प्रेसिंग हेड की ऊपर-नीचे गति को नियंत्रित करता है। नमूना फास्टनिंग डिवाइस से पर्याप्त प्रेसिंग बल और प्रेसिंग हेड और फुलक्रम शाफ्ट के बीच फ्लोटिंग जॉइंट द्वारा कसकर दबाया जाता है।
3.3 फ्लो वॉल्यूम मापने वाला सिलेंडर, बिना सीम वाले स्टील पाइप से वेल्ड किया गया, टिकाऊ और मजबूत है। एक दरवाजे और डोर लॉक के साथ, नोजल की वायु-तंगी और आसान प्रतिस्थापन की गारंटी है।
3.4 नोजल नंबर (छिद्र व्यास) डिस्प्ले स्क्रीन:
इस स्क्रीन पर दिखाए गए वर्तमान में चयनित नोजल छिद्र आकार का उपयोग: वर्तमान में चयनित नोजल छिद्र आकार के अनुसार, [सेट] कुंजी दबाएं और नोजल नंबर (छिद्र व्यास) डिस्प्ले स्क्रीन के ऊपरी बाएं कोने में संकेतक लैंप चालू है। यह एक नोजल नंबर डालने के लिए प्रेरित किया जाता है।
