| ब्रांड नाम: | GC |
| मॉडल संख्या: | जीसी-432सी |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiated |
| प्रसव का समय: | स्टॉक में |
| भुगतान की शर्तें: | टीटी |

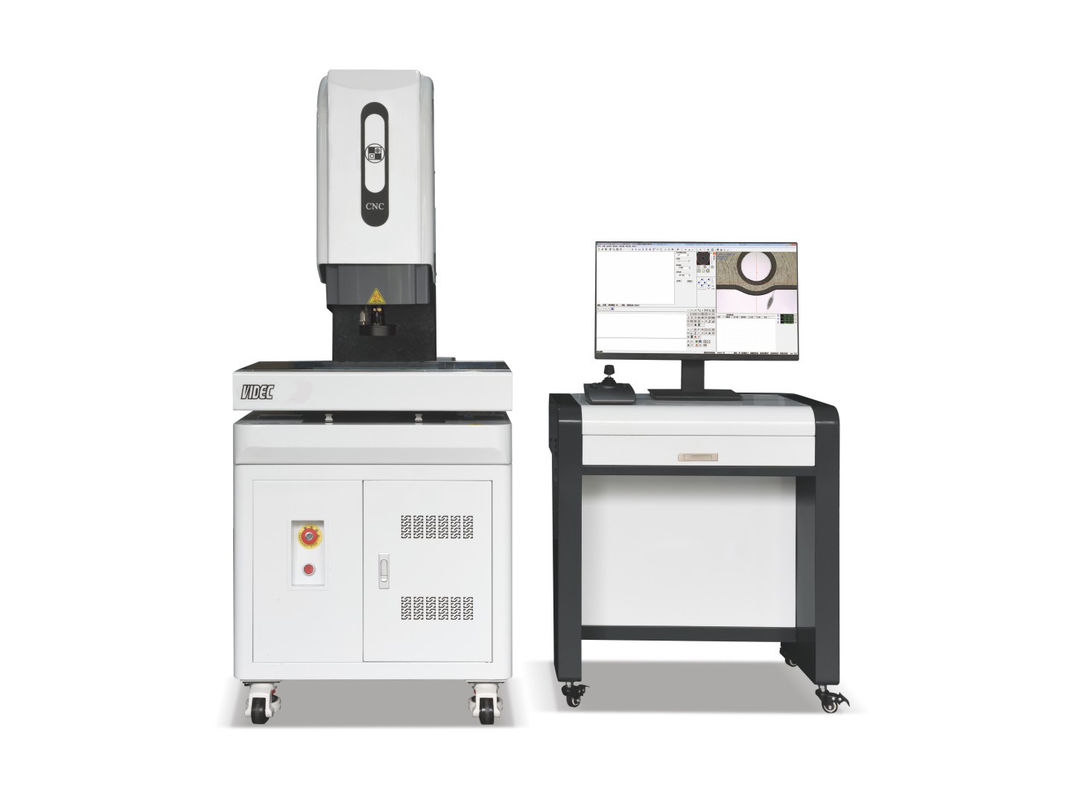

स्वचालित छवि माप उपकरण
विशेषताएं
Ø सभी तीन अक्षों को ताइवान HIWIN उच्च परिशुद्धता रैखिक गाइड और पीसने-ग्रेड गेंद शिकंजा, कम शोर और कंपन, और न्यूनतम गतिशील ज्यामितीय त्रुटि विरूपण द्वारा संचालित किया जाता है।
Ø उच्च गुणवत्ता वाले ग्रेनाइट संगमरमर के आधार और स्तंभ को अपनाता है, जिसमें अच्छा तापमान स्थिरता और वास्तविक प्रभाव के विरूपण के प्रतिरोध होता है।
Ø ग्रेनाइट संगमरमर + विमानन एल्यूमीनियम वर्कटेबल, छोटी जड़ता को अपनाता है, उच्च गति संचालन के लिए स्थिति सटीकता और स्थिर राज्य प्रदर्शन सुनिश्चित करता है।
Ø इस श्रृंखला के लिए परिमित तत्व संरचनात्मक विश्लेषण और अनुकूलित संरचनात्मक डिजाइन प्रणाली की समग्र उच्च सटीकता और स्थिरता सुनिश्चित करते हैं।
Ø पूर्ण बंद-लूप नियंत्रण का एहसास करने के लिए बहु-कार्यात्मक एकीकृत नियंत्रक और आयातित उच्च-प्रदर्शन सर्वो मोटर ड्राइव को अपनाता है।
Ø इसमें एक माप नेविगेशन फ़ंक्शन है जो माप स्थान को जल्दी से ढूंढना आसान बनाता है।
तकनीकी मापदंड
|
मॉडल संख्या |
432C |
|||
|
XYZ माप स्ट्रोक |
400*300*200 |
|||
|
कार्य दूरी |
90 मिमी |
|||
|
कुल आयाम Lx*Ly*Lz |
815*1160*1710 |
|||
|
अधिकतम भार |
30 किलो |
|||
|
उपकरण का भार |
360 किलोग्राम |
|||
|
विद्युत आपूर्ति |
AC220V±10%, 10 ए, 50/60 हर्ट्ज |
|||
|
माप की सटीकता |
एक्स/वाई轴:(2.5+L/200) μm,Z轴:(5+L/200) μm |
|||
|
पुनरावृत्ति |
2μm |
|||
|
कम्प्यूटर |
मदरबोर्ड एच 81 एम सीपीयू इंटेल कोर आई5 4590 8 ग्रैंडम एक्सेस मेमोरी,500 Gसॉलिड स्टेट ड्राइव,कनावाडा चेसिस पावर सप्लाई,HKC24"आईपीएस |
|||
|
Z-अक्ष ऑप्टिकल ऊंचाई माप |
Z-अक्ष संपर्क रहित ऑप्टिकल ऊंचाई माप मानक है। |
|||
|
ड्राइव स्क्रू |
X/Y/Z तीन अक्ष ताइवान TBI पीसने शांत ग्रेड गेंद शिकंजा |
|||
|
ट्रांसमिशन गाइडवे |
X/Y/Z तीन अक्षीय ताइवान HIWIN मूक रैखिक गाइडवे |
|||
|
सर्वो मोटर |
एक्स/वाई/जेड तीन अक्षीय ताइवान डेल्टा उच्च प्रदर्शन एसी सर्वो मोटर |
|||
|
सॉफ्टवेयर |
सीएनसी-आईएन3डी बहुक्रिया माप सॉफ्टवेयर |
|||
|
नियंत्रक |
सीएनसी-420 फुल क्लोज्ड लूप मोशन कंट्रोलर |
|||
|
रास्टर स्केल |
धातु चिप स्केल,संकल्प 0.5μm |
|||
|
सीसीडी कैमरा |
130W पिक्सेल 1/2 HD डिजिटल रंग सीसीडी कैमरा |
|||
|
नेविगेशन लेंस |
वी-200 बड़े दृश्य क्षेत्र वाइड एंगल नेविगेशन लेंस |
|||
|
ऑप्टिकल लेंस |
ऑटो ज़ूम लेंस/लेंस आवर्धन 0.7-4.5X,छवि आवर्धन 20-200X |
|||
|
प्रकाश व्यवस्था |
256-स्तर प्रोग्राम करने योग्य पांच अंगूठियाँ और आठ क्षेत्र अंगूठी सतह प्रकाश स्रोत + समोच्च एलईडी ठंडे प्रकाश स्रोत |
|||
गुआंग्डोंग गुआंगसे इंस्ट्रूमेंट टेक्नोलॉजी कं, लिमिटेड का परिचय
|
|
