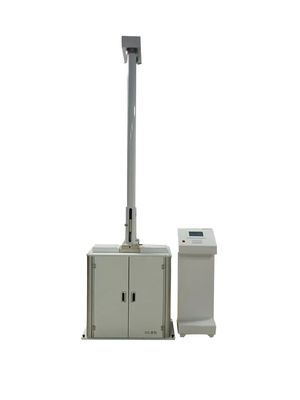

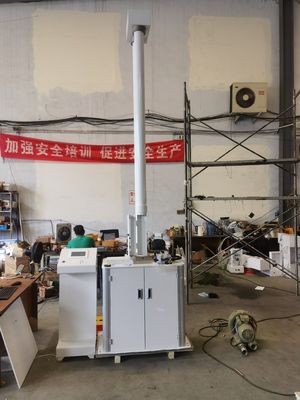

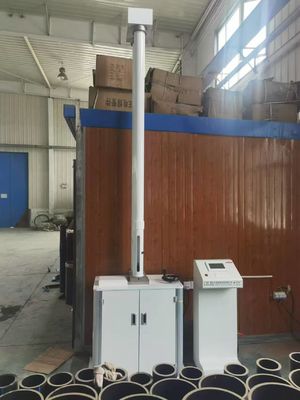

ड्रॉप इम्पैक्ट टेस्टिंग मशीन

1सिद्धांत:

ड्रॉप प्रभाव परीक्षण मशीन विभिन्न पाइप (पीवीसी-यू पानी की आपूर्ति पाइप, सीवेज पाइप, कम दबाव पानी की आपूर्ति पाइप, कम दबाव पानी की आपूर्ति पाइप, कोर फोम पाइप,डबल-वॉल वेवरेटेड पाइपयह कठोर प्लास्टिक प्लेटों के बाहरी प्रभाव प्रतिरोध प्रदर्शन के निर्धारण के लिए भी उपयुक्त है।उत्पाद उद्योग मानक JB/T9389 ड्रॉप वजन प्रभाव परीक्षण मशीन की तकनीकी शर्तों और राष्ट्रीय मानकों GB/T14152 के अनुरूप है, GB/T14153, GB/T6112; GB/T5836, GB/T10002 को भी पूरा करता है।1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 और अन्य परीक्षण विधि मानक।

2.प्रयोग :

यह गैर-धातु सामग्री के नमूनों या प्लास्टिक पाइप, कांच, सिरेमिक आदि जैसे उत्पादों के प्रभाव परीक्षण के लिए उपयुक्त है।यह एक परीक्षण उपकरण है जिसका उपयोग सामग्री के प्रभाव प्रतिरोध का मूल्यांकन करने के लिए किया जाता है.

3. तकनीकी संकेतक:

1. अधिकतम प्रभाव ऊर्जाः 300 J

2. हथौड़ा शरीर का द्रव्यमान: 0.5Kg6.3Kg

3. हथौड़ा सिर की वक्रता की त्रिज्या: d25R50 और d90R50 के लिए एक;

4. टक्कर की ऊंचाईः 2000 मिमी और उससे कम

5. धक्का ऊंचाई त्रुटिः ± 2 मिमी

6नमूना विनिर्देशः Φ16mm Φ800mm

7बिजली की आपूर्तिः 220V, 50Hz

8कुल आयाम: 900*800*4100 मिमी

9मशीन का वजनः 380 किलोग्राम

4प्रासंगिक मानक:

ZBN72026 "ड्रॉप हैमर इम्पैक्ट टेस्टिंग मशीन के लिए तकनीकी शर्तें"

GB/T14152 "घड़ी के हाथ के घूमने पर थर्मोप्लास्टिक पाइपों के बाहरी प्रभाव प्रतिरोध के लिए परीक्षण विधि"

GB/T14153 "सख्त प्लास्टिक के लिए ड्रॉप हैमर प्रभाव परीक्षण विधियों के लिए सामान्य नियम"

GB6112 "थर्मोप्लास्टिक पाइपों और फिटिंग्स के प्रभाव प्रतिरोध के लिए परीक्षण विधि (ड्रॉपिंग वजन विधि) "

GB/T10002.1 "पानी आपूर्ति के लिए कठोर पॉलीविनाइल क्लोराइड (PVC-U) पाइप"

GB/T10002.3 "भूमिगत अपशिष्ट और अपशिष्ट जल उपयोग कठोर पॉलीविनाइल क्लोराइड (PVC-U) पाइप"

GB/T13664 "कम दबाव वाले जल वितरण सिंचाई के लिए पतली दीवार वाले कठोर पॉलीविनाइल क्लोराइड (PVC-U) पाइप"

GB11548 "सख्त प्लास्टिक शीटों के प्रभाव प्रतिरोध के लिए परीक्षण विधि (ड्रॉपिंग हैमर विधि) "

JB/T5125 "कृषि कठोर पॉलीविनाइल क्लोराइड पाइप"

JTT/529-2016 कंक्रीट के पुलों के लिए प्लास्टिक के धनुष

GB/T8814 "दरवाजों और खिड़कियों के फ्रेम के लिए कठोर पॉलीविनाइल क्लोराइड (PVC) प्रोफाइल"

GB/T5836.1 "बिल्डिंग जल निकासी के लिए कठोर पॉलीविनाइल क्लोराइड पाइप"

जीबी/टी 19472.1-2004 "पोलीएथिलीन (पीई) की दीवार की संरचनात्मक पाइप प्रणाली भाग 1: पोलीएथिलीन डबल-वॉल नालीदार पाइप"

5हार्डवेयर कॉन्फ़िगरेशन और सिस्टम संरचनाः

1, ताइवान डेल्टा प्रोग्राम करने योग्य नियंत्रक.

2, ताइवान डेल्टा टच स्क्रीन सेट (सात इंच)

3, कोरिया ओनेटोकोस फोटोइलेक्ट्रिक थ्रू-बीम रिसीवर का एक सेट।

4, फोटोइलेक्ट्रिक एन्कोडर का एक सेट।

5, कदम और मंदी प्रणाली का एक सेट।

6, श्रृंखला ड्राइव प्रणाली का एक सेट।

7, एल्यूमीनियम मिश्र धातु के नमूना समर्थन का एक सेट।

8, हथौड़ा शरीर, हथौड़ा सिर और हथौड़ा सीट मानक के रूप में सुसज्जित हैं।

9, नमूना उठाने के उपकरण का एक सेट।

10,एक सेट वायवीय विरोधी माध्यमिक प्रभाव प्रणाली.

11विद्युत चुम्बकीय अवशोषण प्रणाली का एक सेट।

6.परीक्षण सिद्धांतः

परीक्षण के लिए पाइप या प्रोफाइल को कार्यबेंच पर स्थापित करें, नमूना की ऊंचाई को समायोजित करें ताकि नमूना की ऊपरी सतह फोटोइलेक्ट्रिक कंट्रास्ट सिस्टम के निचले किनारे पर हो;राष्ट्रीय मानक आवश्यकताओं के अनुसार हथौड़ा सिर और वजन का चयन करें, और टक्कर हथौड़ा गठबंधन; विद्युत चुम्बकीय समायोजित करने के लिए अवशोषण प्रणाली की ऊंचाई, हथौड़ा लटका; बिंदु परीक्षण; एक उच्च स्थान से टक्कर हथौड़ा ड्रॉप,पाइप या प्रोफाइल के टूटने का निरीक्षण करें, एक या उससे कम इंगित करता है कि पाइप या प्रोफाइल का प्रभाव प्रतिरोध अच्छा है, और एक से अधिक इंगित करता है कि प्रभाव प्रतिरोध प्रभाव प्रदर्शन अच्छा नहीं है।

7प्रयोगात्मक चरण:

ए.स्थापना का नमूनाः

1.1 बिजली चालू करें और नमूना सुरक्षा दरवाजा खोलें।

1.2 टक्कर के नमूने को स्थापित करें और नमूने की ऊंचाई को इस तरह से समायोजित करें कि नमूने का ऊपरी किनारा फोटोइलेक्ट्रिक प्रणाली की संपर्क सतह के निकट हो;

बी.प्रभाव हथौड़ा चुनें:

1 मानक आवश्यकताओं के अनुसार हथौड़ा सिर मॉडल का चयन करें;

2 मानक आवश्यकताओं के अनुसार प्रभाव हथौड़ा को जोड़ें।

सी.परीक्षणः

3.1 विद्युत चुम्बकीय अवशोषण प्रणाली की ऊंचाई को समायोजित करें, अवलोकन खिड़की खोलें, संयुक्त प्रभाव हथौड़ा डालें और इसे विद्युत चुम्बक में अवशोषित करें;

3.2 टक्कर की ऊंचाई सेट करें;

3.3 निर्धारित ऊंचाई तक उठाना;

3.4 बिंदु परीक्षण कुंजी;

3.5 परीक्षण परिणामों को नमूनों की क्षति के अनुसार दिया जाता है;
